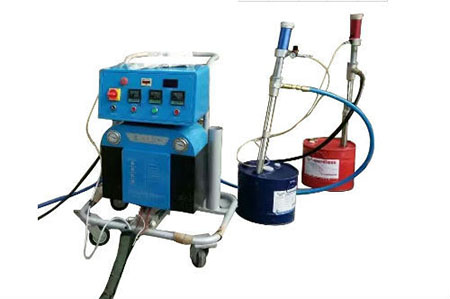

聚氨酯噴涂設(shè)備硬泡外墻外保溫工藝采用現(xiàn)場(chǎng)發(fā)泡技術(shù)，硬泡聚氨酯噴涂屬于化工產(chǎn)品現(xiàn)場(chǎng)加工，噴涂技術(shù)較難掌握，因設(shè)計(jì)要求和外界因素的不同，施工現(xiàn)場(chǎng)對(duì)溫度、濕度、風(fēng)力等外界環(huán)境的要求比較高，那么聚氨酯噴涂機(jī)設(shè)備發(fā)泡需要注意哪些因素呢？

　　1、料比偏差對(duì)出方率的影響

　　機(jī)器泡與手工泡密度的差別較大。通常，機(jī)器的固定料比為1∶1，但由于設(shè)備計(jì)算是由體積計(jì)算，以及設(shè)備故障等因素造成實(shí)際料比與機(jī)器固定料比有時(shí)會(huì)不符。當(dāng)白料過量時(shí)表現(xiàn)為泡沫密度低，顏色發(fā)白，泡沫強(qiáng)度下降，手感軟，氣溫低時(shí)易收縮；當(dāng)黑料過量時(shí)表現(xiàn)為泡沫密度高，顏色深，泡沫強(qiáng)度高，手感硬而脆。這些情況下應(yīng)立即核對(duì)料比，查看過濾器是否堵塞，壓力、溫度指示是否正常，以確保黑、白料比例的準(zhǔn)確性。料比的偏差對(duì)出方率和施工質(zhì)量都有一定的影響。

　　2、風(fēng)力因素

　　聚氨酯噴涂設(shè)備噴涂作業(yè)時(shí)，要求風(fēng)速在5m/s以下。因?yàn)轱L(fēng)速超過5m/s，將吹失反應(yīng)產(chǎn)生的熱量，以致影響聚氨酯泡沫快速發(fā)泡反應(yīng)，使產(chǎn)品表面變脆。同時(shí)，由于聚氨酯噴涂發(fā)泡機(jī)將原料混合好后，以霧化狀態(tài)噴出，如風(fēng)速過大，將會(huì)吹走霧化顆粒，增大原料損耗，污染環(huán)境。

　　3、基材表面因素

　　聚氨酯硬質(zhì)泡沫是異氰酸酯和組合聚醚雙組分混合反應(yīng)生成的高分子產(chǎn)品，其中異氰酸酯組分很容易和水反應(yīng)生成脲，如果聚氨酯中脲鍵含量升高，則泡沫塑料將變脆，泡沫與基材的粘接力降低。因此，要求待噴基材表面清潔干燥，要求無銹、無粉塵、無污染、無潮氣。若有露水或霜，應(yīng)予以去除和干燥。

　　4、設(shè)計(jì)要求決定出方率的基本范圍

　　由于建筑物的功效不同，對(duì)保溫和節(jié)能的設(shè)計(jì)要求也不同，對(duì)聚氨酯的密度設(shè)計(jì)要求不一樣，所以談?wù)摮龇铰适紫瓤丛O(shè)計(jì)要求。比如設(shè)計(jì)要求容重（芯材密度）在30KG/立方米，理論（沒有任何損耗）一噸出方率在33方。設(shè)計(jì)密度為4030KG/立方米的，理論出方率應(yīng)該在25. 而根據(jù)多年工程經(jīng)驗(yàn)，施工過程中由于諸多因素的影響實(shí)際的損耗約在15%-25%之間，從而導(dǎo)致成本的上升。

　　5、溫度因素

　　聚氨酯噴涂設(shè)備噴涂時(shí)，現(xiàn)場(chǎng)環(huán)境溫度和待噴基材表面溫度范圍應(yīng)該在15℃～35℃。如果溫度過低，聚氨酯泡沫和基材的粘接力就會(huì)降低，且噴涂硬泡產(chǎn)品的密度就會(huì)明顯增大；如果溫度過高，發(fā)泡劑損耗太大,不經(jīng)濟(jì)。
